Análisis metalográfico: ¿qué revela sobre la condición de un material?
El análisis metalográfico permite examinar esa microestructura a escala microscópica para identificar las causas de la falla, verificar la calidad del material o confirmar que los procesos de fabricación y tratamiento térmico se ejecutaron correctamente.
En distintos sectores industriales, el estudio metalográfico es una herramienta de diagnóstico utilizada tanto en laboratorio metalográfico como en campo, con aplicaciones que van desde la investigación de fallas en activos hasta el control de calidad en producción. Su alcance abarca la metalurgia de aceros, aleaciones de níquel, aluminio, titanio y prácticamente cualquier metal de uso industrial.
¿Qué es un análisis metalográfico?
El análisis metalográfico industrial es un procedimiento de evaluación que examina la microestructura interna de un material metálico mediante técnicas de preparación de muestras y microscopía óptica o electrónica.
Su objetivo es revelar la composición del metal a nivel microestructural, incluyendo las fases presentes, el tamaño de grano, la distribución de inclusiones, los efectos de los tratamientos térmicos recibidos y los mecanismos de degradación activos.
A diferencia de los Ensayos No Destructivos, el ensayo metalográfico requiere la extracción de una muestra del material para su preparación y análisis en laboratorio.
Sus resultados son complementarios a los de técnicas como el ultrasonido o la corriente de Eddy, porque revelan información sobre la condición interna del material que los métodos no destructivos no pueden proporcionar directamente.
¿Qué información puntual proporciona?
revela las fases presentes en el material (ferrita, perlita, martensita, austenita, entre otras) y su distribución espacial, lo que determina el comportamiento mecánico real del componente bajo las condiciones de servicio
identifica la presencia, el tipo, el tamaño y la distribución de inclusiones no metálicas como óxidos, sulfuros y silicatos, que pueden actuar como iniciadores de grietas bajo carga o en ambientes corrosivos
el tamaño de grano del material influye directamente sobre su resistencia mecánica, su tenacidad y su susceptibilidad a la corrosión. Su medición se realiza según los criterios de la norma ASTM E112
confirma si el material recibió el tratamiento térmico especificado (temple, revenido, recocido, normalizado) y si ese tratamiento produjo la microestructura deseada según las especificaciones de diseño
detecta mecanismos de daño microestructural como grafitización, esferoidización de carburos, fragilización por hidrógeno, oxidación intergranular y corrosión bajo tensión, que pueden no ser visibles en inspecciones macroscópicas
¿Cuándo es necesario realizarlo?
Investigación de fallas
cuando un componente falla antes de alcanzar su vida útil esperada, la fractografía y el análisis metalográfico permiten identificar el mecanismo de falla (fatiga, fragilización, corrosión, sobrecarga) y su causa raíz
Control de calidad de materiales
como parte del proceso de aceptación de materiales en fabricación, para confirmar que la microestructura del material recibido corresponde a las especificaciones del estándar de material aplicable (ASTM, ASME, API)
Desarrollo y validación de materiales
en proyectos donde se introducen materiales nuevos o procedimientos de soldadura no calificados previamente, el análisis metalográfico verifica que la microestructura resultante cumple con los requisitos de diseño
Investigación de corrosión
cuando se identifica corrosión en un activo industrial, el ensayo metalográfico determina si el mecanismo es corrosión generalizada, pitting, corrosión intergranular o corrosión bajo tensión, información que es determinante para definir la estrategia de mitigación
Proceso del análisis metalográfico
Corte

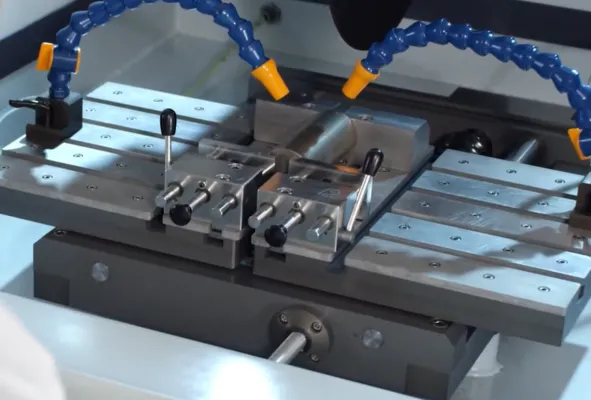

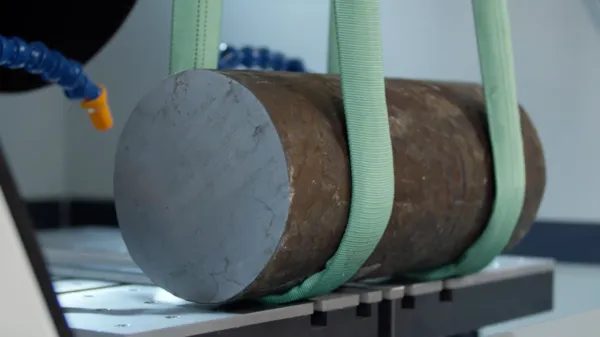

Extracción de la muestra representativa del área de interés mediante sierra metalográfica, disco abrasivo o electroerosión, con control de temperatura para evitar alteraciones microestructurales por calor.
Montaje
Embutido de la muestra en resina termofraguante o de curado en frío para facilitar su manipulación y proteger los bordes durante el pulido.
Pulido
Desbaste progresivo con papeles abrasivos de granulometría decreciente y pulido final con pasta de diamante o alúmina para obtener una superficie especular libre de rayaduras que puedan confundirse con indicaciones microestructurales.
Ataque químico
Aplicación de un reactivo químico específico según el tipo de material (nital para aceros al carbono, agua regia para aceros inoxidables, reactivo de Keller para aluminio) que revela la microestructura al atacar selectivamente las distintas fases y límites de grano.
Microscopía
Observación de la muestra en microscopio óptico o electrónico de barrido (SEM) a distintos aumentos para identificar y documentar las características microestructurales relevantes.
Interpretación
Análisis de las imágenes obtenidas con base en los criterios de la metalografía de materiales y en las especificaciones técnicas aplicables, con emisión de un informe técnico que incluye conclusiones y recomendaciones accionables.
Beneficios para la industria
En API NDT, como empresa de Ensayos No Destructivos, realizamos análisis metalográficos industriales como parte de nuestros servicios de mantenimiento industrial y programas investigación de fallas, control de calidad metalúrgico y evaluación de integridad de activos.
