Eddy Current Testing: qué es, cómo funciona y dónde se utiliza
Hay situaciones donde se necesita un método que funcione sin contacto directo, que opere sobre materiales conductores con alta velocidad de cobertura y que detecte discontinuidades superficiales y subsuperficiales con sensibilidad suficiente para anticipar fallas críticas. Para esas situaciones existe el Eddy Current Testing.
La inspección Eddy Current industrial es una de las técnicas de NDT avanzado de mayor aplicación en equipos de intercambio de calor, calderas, estructuras aeronáuticas y activos petroquímicos. Su rapidez de ejecución y su capacidad de generar registros digitales trazables la han convertido en un componente habitual de los programas de mantenimiento industrial en plantas industriales de alta exigencia operativa.
¿Qué es Eddy Current Testing?
El Eddy Current Testing (ECT), también conocido como ensayo por corrientes inducidas o inspección electromagnética, es una técnica de Ensayos No Destructivos que utiliza la inducción electromagnética para detectar discontinuidades en materiales conductores de electricidad sin necesidad de contacto físico directo con el componente ni de medios acoplantes como gel o agua.
A diferencia de técnicas como el ultrasonido o la radiografía, el ECT no trabaja con ondas mecánicas ni radiación ionizante, sino con campos electromagnéticos alternos que interactúan con la microestructura y la geometría del material para revelar la presencia de corrosión, grietas u otras anomalías en tiempo real.
Funcionamiento de la inspección por corrientes Eddy
El funcionamiento del Eddy Current NDT se basa en tres fenómenos electromagnéticos que ocurren en secuencia.
Primero, una bobina excitada por corriente alterna genera un campo electromagnético alterno en su entorno inmediato.
Cuando esa bobina se aproxima a la superficie de un material conductor, el campo induce corrientes circulares en el material, que fluyen en planos perpendiculares al campo inductor y generan su propio campo electromagnético en sentido opuesto al de la bobina.
Cuando el flujo de esas corrientes Eddy encuentra una discontinuidad, como una grieta, una zona de corrosión o un cambio de espesor, su trayectoria normal se altera.
Esa alteración produce variaciones de impedancia en la bobina de inspección, que el equipo de medición registra con precisión.
La magnitud, la fase y la forma de esas variaciones permiten inferir las características de la discontinuidad que las provocó.
La interpretación de señales se realiza mediante la comparación de los patrones de impedancia medidos contra señales de referencia obtenidas en muestras de calibración con discontinuidades de dimensiones conocidas.
Materiales compatibles con la prueba Eddy Current
Es aplicable exclusivamente a materiales que conduzcan electricidad. Los más frecuentes en la industria son:
Aceros al carbono y aceros inoxidables austeníticos
Aleaciones de níquel (Inconel, Monel, Hastelloy)
Aleaciones de cobre como el latón y el bronce
Aleaciones de aluminio y titanio de uso aeronáutico e industrial
Tubos bimetálicos con revestimiento interior conductor
*No es aplicable a materiales no conductores como polímeros, cerámicas o materiales compuestos no conductores.
Aplicaciones industriales

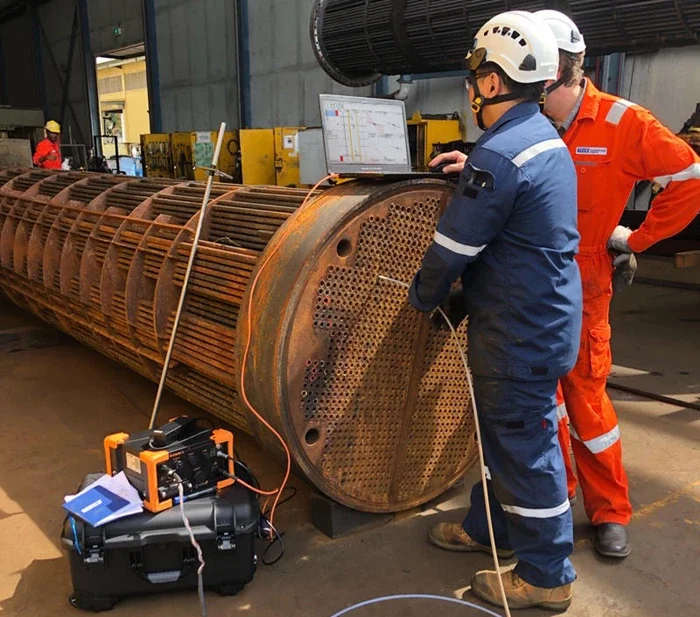

Intercambiadores de calor
La inspección de los tubos de intercambiadores es la aplicación de mayor volumen del Eddy Current NDT en la industria de proceso. Permite evaluar el estado interno de cientos de tubos por hora desde su interior mediante sondas rotativas o de arrastre, sin necesidad de retirar los tubos del equipo. Detecta corrosión generalizada, pitting, erosión en zonas de alta velocidad de flujo y adelgazamiento de pared con alta sensibilidad y trazabilidad de resultados, lo que lo convierte en la técnica de referencia para la inspección de intercambio de calor en paradas programadas y en programas de mantenimiento predictivo.
Generación eléctrica
En centrales de generación eléctrica, tanto térmica como nuclear, el Eddy Current Testing es el método estándar para la inspección de generadores de vapor y condensadores. La integridad de los haces tubulares en estos equipos es determinante para la eficiencia del ciclo termodinámico y para la seguridad de la instalación. Su aplicación en estos contextos exige los protocolos de calibración y registro más rigurosos del sector.
Ventajas frente a otros ensayos NDT
En API NDT, como empresa de Ensayos No Destructivos, aplicamos el Eddy Current Testing como parte de nuestros servicios de inspección industrial avanzada para plantas que operan en sectores donde la confiabilidad de los activos es determinante para la seguridad y la continuidad de la producción.
