¿Por qué los Ensayos No Destructivos son clave en la integridad estructural de instalaciones industriales?
Los Ensayos No Destructivos (END) se han convertido en un pilar esencial para garantizar la integridad estructural de instalaciones industriales de alto riesgo. Sectores como el del petróleo, gas, energía, petroquímica y manufactura pesada dependen de estos métodos para operar con seguridad, eficiencia y cumplimiento normativo.
A través de la aplicación de diversos fenómenos físicos, los END permiten detectar fallas o irregularidades en materiales y estructuras sin alterar su funcionalidad, lo que los hace ideales para procesos de inspección continua, mantenimiento predictivo y control de calidad.
En este post, exploraremos a fondo qué son los Ensayos No Destructivos, cómo funcionan, por qué son escenciales en entornos industriales complejos, y cuándo deben aplicarse para maximizar su impacto en la gestión de activos industriales.
¿Qué son los Ensayos No Destructivos (END)?
Los Ensayos No Destructivos (END), conocidos en inglés como NDT por Non-Destructive Testing, son métodos de inspección técnica utilizados para evaluar la integridad de materiales, componentes o estructuras sin causar daño alguno. Su objetivo es detectar discontinuidades, grietas, corrosión, pérdida de espesor u otros defectos ocultos que puedan comprometer la seguridad o funcionalidad del equipo.
A diferencia de los ensayos destructivos, que requieren romper, cortar o someter una muestra a condiciones extremas, los END permiten examinar los elementos en servicio o en condiciones reales de operación. Esto es especialmente útil para equipos como tanques de almacenamiento, intercambiadores de calor, calderas, recipientes a presión o líneas de tubería.
Relevancia de los END en sectores industriales
Petróleo y gas
En la industria petrolera y gasífera, los END son indispensables para inspeccionar tanques, tuberías y recipientes a presión. Detectar una fisura o corrosión a tiempo puede evitar derrames, explosiones o pérdidas económicas millonarias. Los servicios de inspección END ayudan a cumplir con normativas ambientales, reducir tiempos de parada y mantener la integridad operativa.
Petroquímica y energía
En plantas petroquímicas o termoeléctricas, los END permiten analizar intercambiadores de calor, calderas y válvulas sometidas a altas temperaturas y presiones. Gracias a estas inspecciones, es posible prever fallas estructurales y programar mantenimientos estratégicos, sin necesidad de esperar a que ocurra una avería.
Manufactura pesada
En la manufactura pesada, los END son esenciales en el control de calidad de soldaduras, estructuras metálicas y maquinaria crítica. Se utilizan tanto en fases de construcción como en operación, asegurando que cada componente cumpla con los estándares técnicos requeridos.
Principios físicos detrás de los END
El funcionamiento de los Ensayos No Destructivos se basa en la interacción de diversos fenómenos físicos con el material inspeccionado. A continuación, se describen algunos métodos representativos:

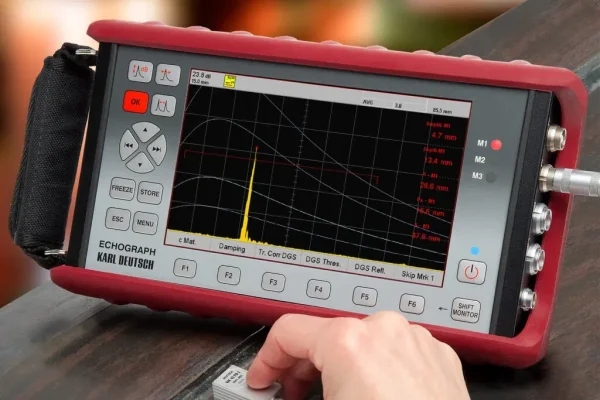

- Ultrasonido industrial: Emite ondas de alta frecuencia que rebotan en el interior del material. Las diferencias en el tiempo de retorno revelan defectos internos.
- Radiografía industrial: Usa rayos X o gamma para visualizar el interior de estructuras metálicas, detectando grietas, porosidades o inclusiones.

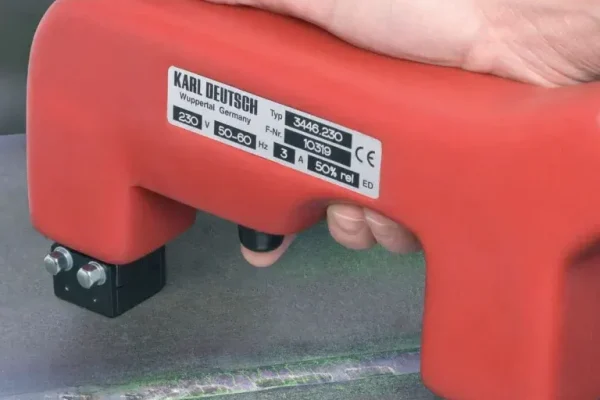

- Partículas magnéticas: Aprovecha la formación de campos magnéticos en materiales ferromagnéticos para detectar discontinuidades superficiales o subsuperficiales.
- Líquidos penetrantes: Se aplica un líquido fluorescente sobre la superficie para revelar grietas abiertas al exterior.

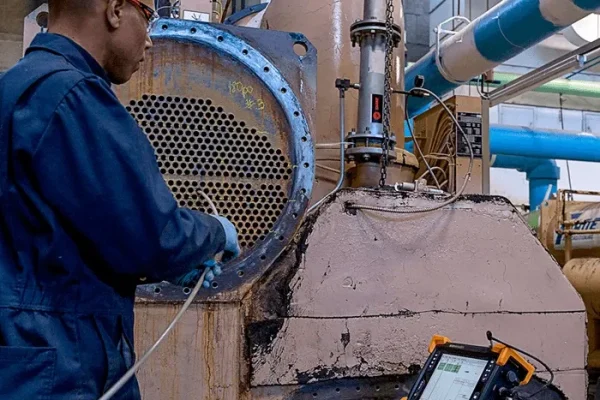

- Eddy Current (corrientes inducidas): Utiliza campos electromagnéticos para identificar defectos en materiales conductores.
Existen más de 10 métodos de END, como la identificación y clasificación de materiales, pero los 5 mencionados anteriormente son los más utilizados a nivel industrial. Cada uno se selecciona según el tipo de material, la accesibilidad, el tipo de defecto esperado y la normativa aplicable.
Beneficios estratégicos de aplicar END en instalaciones industriales
Optar por Ensayos No Destructivos en una planta industrial no solo es una necesidad técnica, sino también una decisión estratégica con impacto directo en los resultados operativos.
Prevención de fallas catastróficas
Una grieta no detectada en un recipiente a presión puede causar explosiones, accidentes laborales o daños ambientales. Los END permiten identificar defectos ocultos antes de que se conviertan en riesgos críticos.
Reducción de tiempos muertos
Gracias a las tecnologías On-Stream, muchos END se pueden realizar con los equipos en funcionamiento, evitando paradas innecesarias. Esto mejora la disponibilidad operativa y reduce las pérdidas por inactividad.
Optimización de costos de mantenimiento
Los datos generados por los ensayos permiten planificar mantenimientos correctivos y preventivos de forma más eficiente, priorizando los activos más críticos y evitando intervenciones innecesarias.
¿Cuándo implementar Ensayos No Destructivos en tu planta?
Los END deben formar parte de todas las etapas del ciclo de vida de un equipo industrial:
- Durante la fabricación: Para asegurar la calidad de soldaduras y materiales.
- En la puesta en marcha: Para validar la integridad estructural inicial.
- Durante la operación: Como parte de los programas de inspección programada, predictiva o por condición.
- En paradas de planta: Para ejecutar diagnósticos profundos sin comprometer la seguridad.
Los END también pueden aplicarse de manera reactiva, cuando se sospecha de una posible falla, aunque lo ideal es implementarlos de forma preventiva como parte de un sistema de gestión de integridad mecánica.
Ensayos No Destructivos: seguridad, confiabilidad y productividad
Integrar los Ensayos No Destructivos en las estrategias de mantenimiento industrial es esencial para garantizar la seguridad, confiabilidad y productividad de instalaciones en sectores industriales. Gracias al uso de fenómenos físicos, estos métodos permiten detectar fallas ocultas, optimizar costos y prolongar la vida útil de los activos sin detener la operación. En entornos industriales donde cada segundo cuenta, los END se convierten en una herramienta clave para asegurar la integridad estructural de cada componente.
En API NDT realizamos Ensayos No Destructivos para garantizar la seguridad de los procesos en plantas industriales.
